產品簡介:

概述

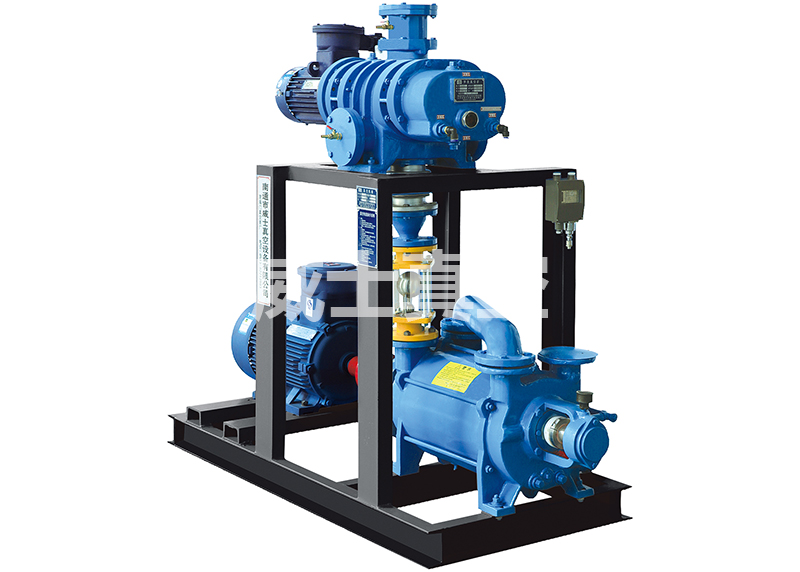

JZJS系列羅茨-水環真空機組，是以羅茨真空泵，（又名羅茨增壓泵）為主泵，以雙極水環式真空泵為前級泵，通過電接點真空表，電接點壓力表來實現羅茨真空泵水環式真空泵的自動啟閉，自動保護及整套機組的安全保護的真空獲得設備。 它除了具有一般羅茨真空泵機組的某些特點外、由于采用水環式真空泵做前級泵，所以它特別適用于抽除含有較多水蒸氣及有一定腐蝕性氣體的工業流程中，例如干燥，脫水，蒸發，蒸餾，結晶等工藝流程。 由于水環式真空泵的極限真空遠比油封機械泵低，所以用水環式真空泵作為前級泵的羅茨真空泵水環泵機組極限真空，比用油封機械泵作前級泵的羅茨真空泵油封機械泵的極限真空低。本型號三級機組的極限真空為25Pa,二級機組的極限真空為400Pa，但這樣的極限真空對上述工業流程的要求已完全可以滿足了。

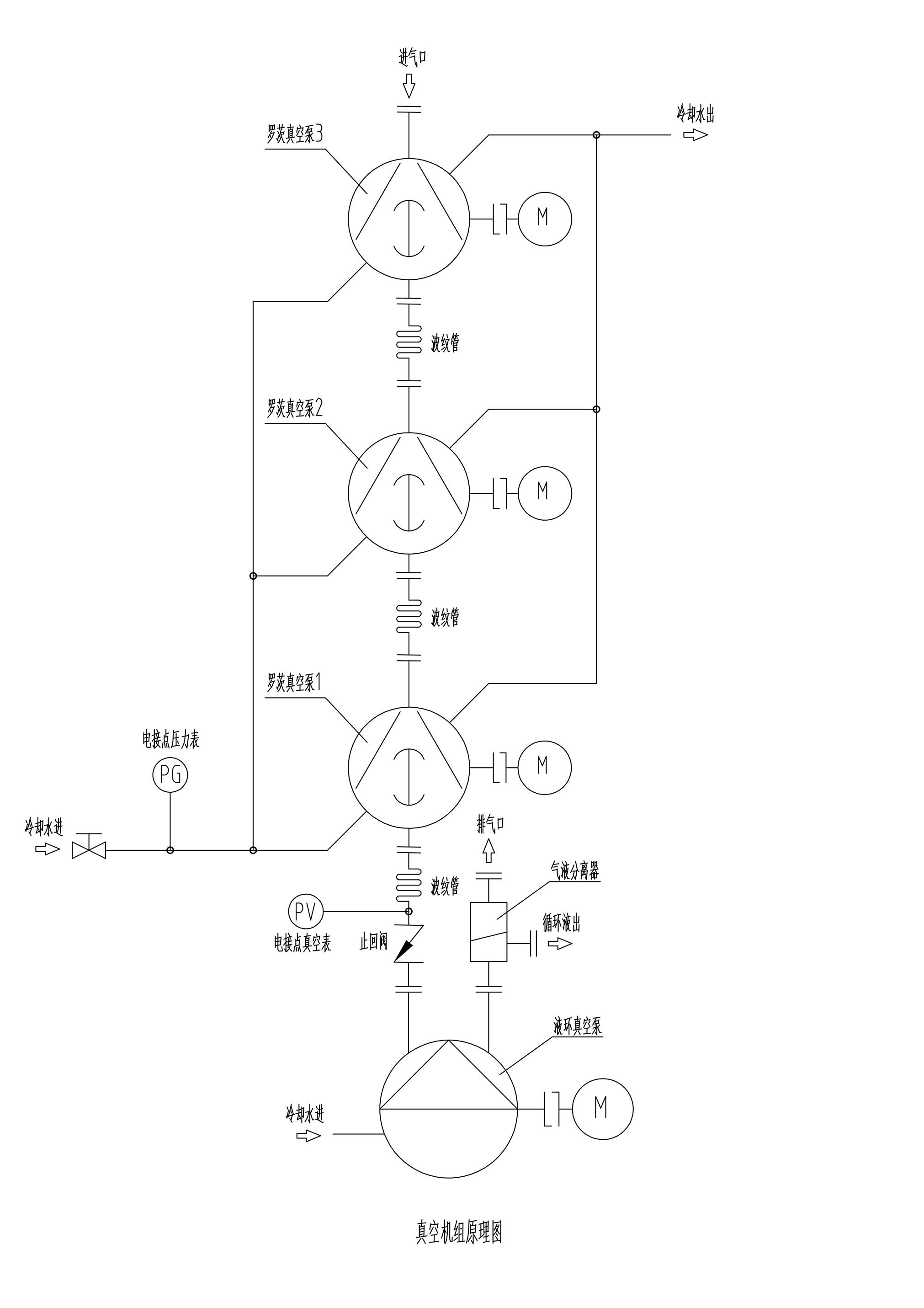

工作原理及結構特點

JZJS型機組主要是由二大部分組成，即泵部分（抽氣部分）和電源控制部分，JZJS三級機組的泵部分是由兩臺羅茨真空泵和一臺雙極水環式真空泵三級串聯而成，其中雙極水環泵叫做前級泵，與被抽容器相聯的羅茨真空泵叫做主泵級，與前級和主泵級相聯的一級羅茨真空泵叫做中間級，如果去掉中間級羅茨真空泵，就構成JZJS二級機組。三級機組的極限真空可比二級機組的極限真空提高一個數量級而進入25Pa或更高。 由于普通型羅茨真空泵不能在大氣下啟動，故需在其排氣端預先抽成真空，然后再啟動，所以在羅茨真空泵出口須配備前級真空泵（簡稱前級泵）作為預抽泵。對于JZJS三級機組而言，主泵級的前級泵是中間級，中間級的前級泵為雙極水環泵。對于JZJS二級機組而言，主泵級的前級泵即為雙極水環泵。 各級真空泵之間抽速比（后級泵抽速與前級泵抽速相比）要符合一定的比例。考慮到在高抽速比下前級泵配用功率和抽排氣能力的不足對后級真空泵的不利影響。一般抽速比不宜大于3，而以取抽速比為2左右為佳。 由于羅茨真空泵具有優良的抽氣特性（在低壓下具有大的抽速），且在羅茨真空泵的極限真空范圍內使用羅茨真空泵作為后級泵，總能比前級真空泵提高一個數量級的真空度（如前級真空度為100Pa那未使用羅茨真空泵作后級泵，就可提高到10Pa,余類推）。由于羅茨真空泵的轉子與轉子，轉子與泵腔均無機械接觸，無需潤滑，故其功率損耗就明顯小于具有相同抽速的其他類機械真空泵。又由于JZJS型機組配備雙極水環泵作為前級泵，所以對抽除具有一定腐蝕性，含水蒸氣量大的工業流程特別適宜。

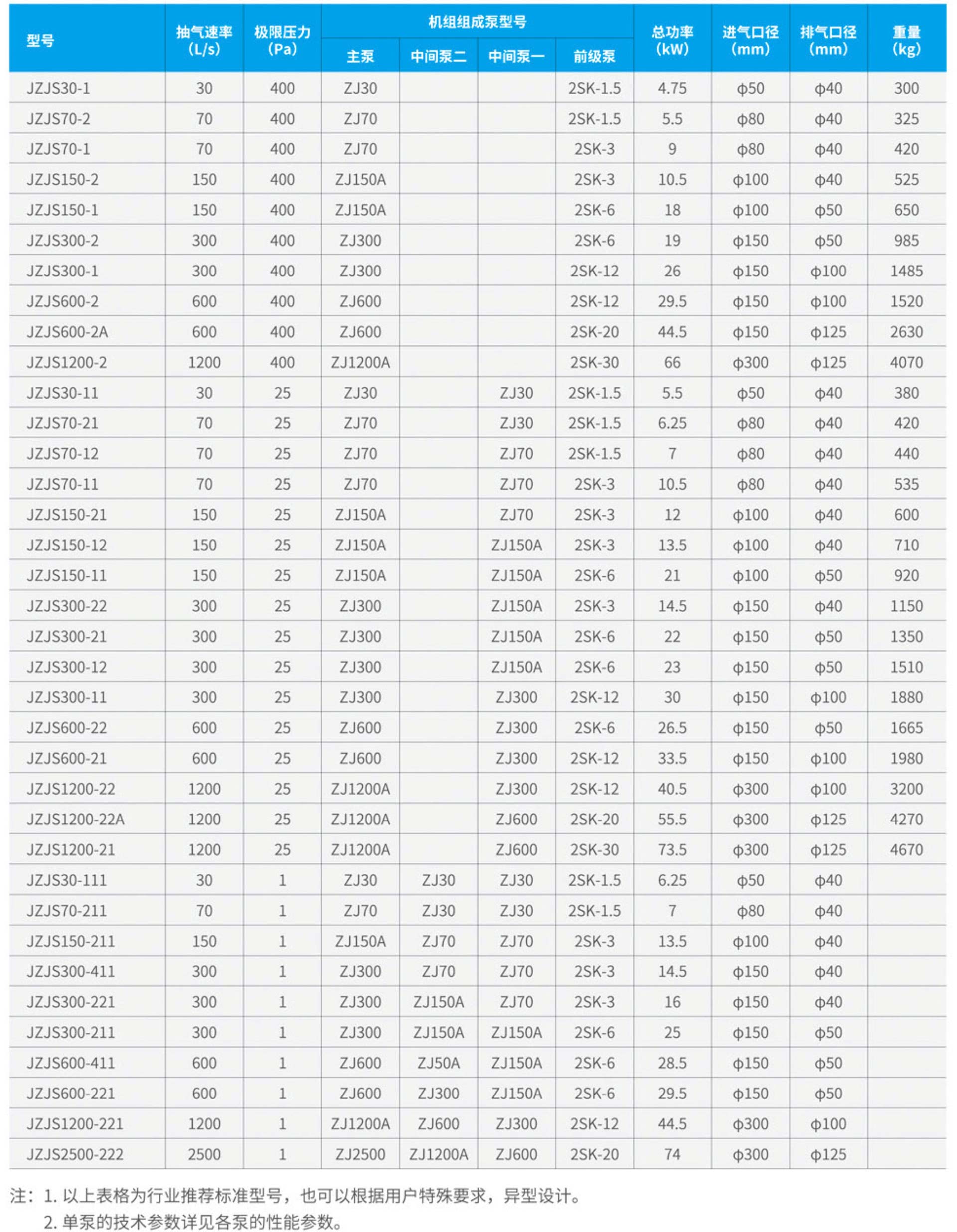

性能及規格

工作方式
